Följande data är allmänna och gäller flygplantypen i standardutförande. Förteckning över den fastställda fasta och lösa utrustningen finns angiven i flygplanets "Grundspecifikation'".

---

1.1 - Typspecifikation

FAA:s typcertifikat nr A 4 EU och franskt typcertifikat nr 25/5 (Fiche de Navigabilité Nr 77).

---

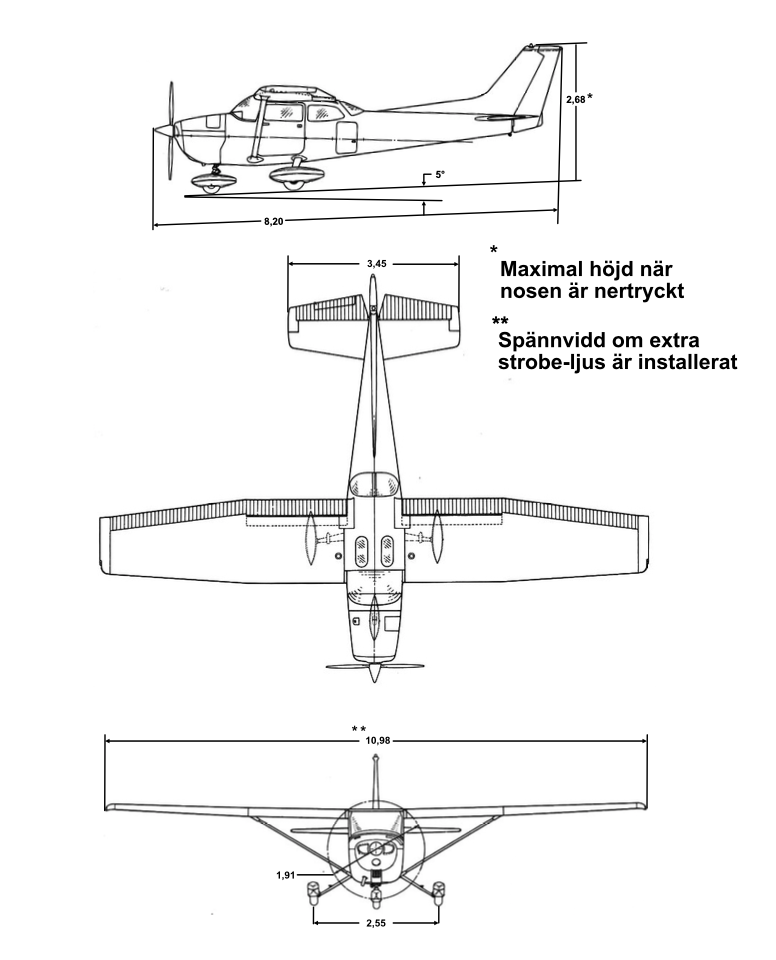

1.2 - Treplanskiss

Se bild. Samtliga mått i meter. Vissa mått kan ändras om flygplanet förses med annan propeller, skidor, flottörer eller annan utrustning.

---

1.3 - Dimensionsdata

1.3.1 - Vinge med skevroder och vingklaffar

Profil

NACA 2412

Total area

16,31 m²

Vingbelastning (1045 kg)

64,5 kp/m²

Area, skevroder

1,66 m²/sida

Skevroderutslag

Upp 20°, ned 15°, tolerans ± 1°

Area, vingklaffar

1,97 m²

Vingklaffsutslag

Ned 40°, tolerans ± 2°

---

1.3.2 - Stjärtparti

Area, stabilisator

1,99 m²

Area, höjdroder (inkl trim)

1,35 m²

Höjdroderutslag

Upp 28°, ned 23°, tolerans +1°, -0°

Trimroderutslag

Upp 28°, ned 13°, tolerans +1°, -0°

Area, fena

1,26 m²

Area, sidroder

0,69 m²

Sidroderutslag

V 17,4 H 17,4

---

1.3.3 - Bagagerum

Volym: zon 1/zon 2

0,3/0,4 cm³

Mått: zon 1

ca 55 x 90 x 60 cm

zon 2

ca 55 x 80 x 90 cm

Max last: zon 1/barnsäte

54 kg

zon2

23 kg

zon 1 och 2 tillsammans

54 kg

---

1.3.4 - Dörrmått

Instigningsdörrar

95 - 85 cm

Bagagedörr

40 x 55 cm

Dörrarna kan öppnas cirka 45° utåt

---

1.4 - Motor

Typ

Lycoming 0-320-E2D

Effekt

150 hk (122 kw) vid 2700 rpm

---

1.5 - Propeller

Typ

McCauley, med fast bladvinkel,
nummer: 1C 160/CTM 7553

Diameter

191 cm
se typspecifikation betr övriga godkända
propelleralternativ

---

1.6 - Bränsletyp och bränslemängd

Typ

1. Flygbensin, minimum 80/87 oktan
2. 100 L(L = Endast LL existerar)
3. 100/130 (max 4, 6 ccPb)

Använd i första hand 100 L(L) om inte 80/87 finns.

---

1.7 - Oljetyp och oljemängd

En ny motor levereras med vanlig mineralolja (MIL-L-6082) som efter 25 gångtimmar ska bytas och vid cirka 50 timmar då motorn inte längre drar olja ska ersättas med s k tillsats olja (detergent) enligt motortillverkarens specifikation MIL L-22851. Sk "året-runt-olja" (multi-viscosity) rekommenderas under vinterförhållanden.

Mängd
Totalt	8 qt (7,5 liter)
Minumum för flygning	6 qt (5,6 liter)
Normaltankning	7 qt (6,6 liter)
Flygning över 3 tim	8 qt (7,5 liter)

---

1.8 - Landställ

Hydraulvätska typ MIL-H-5606

Ringtryck
Huvudhjul	(6.00 x 6)	2.0 kp/cm2 (29 psi)
Noshjul	(6.00 x 6) (5.00 x 5)	1.8 kp/cm2 (26 psi) 2.2 kp/cm2 (31 psi)
Noshjulets stötdämpning		3.1 kp/cm2 (45 psi)
